परिचय
औद्योगिक उत्पादन में एल्यूमीनियम मिश्र धातुओं के लिए लेजर वेल्डिंग के व्यापक अनुप्रयोग से सतत विकास और सामाजिक आर्थिक प्रगति के लिए महत्वपूर्ण लाभ मिले हैं, क्योंकि यह एक साथ वेल्ड ताकत को बढ़ाता है और ऊर्जा की खपत को कम करता है। इन मिश्र धातुओं के लिए आशाजनक दृष्टिकोण के बावजूद, विशेष रूप से उनकी लेजर वेल्डिंग प्रक्रियाओं के दौरान ऊर्जा खपत में कमी को संबोधित करने वाला वर्तमान शोध सीमित है। यह अध्ययन 2ए12 एल्यूमीनियम मिश्र धातु में कार्बन नैनोट्यूब की थोड़ी मात्रा को शामिल करके संयुक्त ताकत बढ़ाने और ऊर्जा खपत को कम करने के दोहरे उद्देश्यों को प्राप्त करता है। अध्ययन "वेल्डिंग दक्षता" को परिभाषित करता है, एल्यूमीनियम मिश्र धातुओं की लेजर वेल्डिंग के लिए एक ऊर्जा खपत मॉडल स्थापित करता है, और कार्बन नैनोट्यूब जोड़ के साथ लेजर वेल्डिंग प्रक्रिया और मानक लेजर वेल्डिंग प्रक्रिया के बीच तुलनात्मक विश्लेषण करता है। परिणाम दर्शाते हैं कि ट्रेस कार्बन नैनोट्यूब को शामिल करने से ऊर्जा खपत में 33% से अधिक की कमी आती है और 101 एमपीए की संयुक्त ताकत में वृद्धि होती है। इसके अलावा, मौजूदा साहित्य में रिपोर्ट की गई एल्यूमीनियम मिश्र धातुओं के लिए अन्य लेजर वेल्डिंग प्रक्रियाओं की तुलना में, यह तकनीक महत्वपूर्ण ऊर्जा बचत लाभ प्रदर्शित करती है। इन प्रदर्शन संवर्द्धन को इस तथ्य के लिए जिम्मेदार ठहराया जाता है कि ट्रेस कार्बन नैनोट्यूब एल्यूमीनियम मिश्र धातु की लेजर अवशोषण दर को बढ़ाते हैं, जबकि संयुक्त के भीतर शेष नैनोट्यूब एक मजबूत माध्यम के रूप में कार्य करते हैं। यह अध्ययन एल्युमीनियम मिश्रधातुओं की कम {{12}कार्बन, उच्च - गुणवत्ता वाली वेल्डिंग प्राप्त करने के लिए नई अंतर्दृष्टि और पद्धतियां प्रदान करता है।

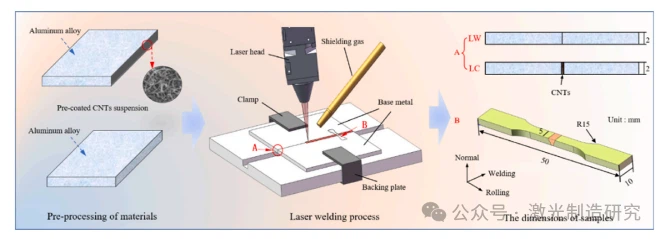

इस अध्ययन ने एल्यूमीनियम मिश्र धातु लेजर वेल्डिंग की ऊर्जा दक्षता में उल्लेखनीय वृद्धि की और कार्बन नैनोट्यूब की थोड़ी मात्रा जोड़कर वेल्डिंग ऊर्जा की खपत को कम किया। सबसे पहले, स्थापित ऊर्जा खपत और वेल्डिंग दक्षता मॉडल के आधार पर, मानक लेजर वेल्डिंग प्रक्रिया और कार्बन नैनोट्यूब को शामिल करने वाली लेजर वेल्डिंग प्रक्रिया के बीच एक तुलनात्मक विश्लेषण किया गया था। दूसरा, एलसी-3 प्रक्रिया को प्रासंगिक साहित्य में रिपोर्ट किए गए लेजर ऊर्जा खपत डेटा के विरुद्ध बेंचमार्क किया गया था। इसके साथ ही, प्रत्येक जोड़ के लिए मूल्यांकन ढांचे में यांत्रिक गुणों को वेल्डिंग गुणवत्ता के लिए एक महत्वपूर्ण मीट्रिक {{7}शामिल किया गया। अंततः, एलसी-3 प्रक्रिया की ऊर्जा-बचत क्षमताओं और वेल्डेड जोड़ों के बेहतर प्रदर्शन के बीच आंतरिक संबंध को स्पष्ट किया गया। मुख्य निष्कर्षों का सारांश इस प्रकार है:
मानक लेजर वेल्डिंग प्रक्रिया की तुलना में, कार्बन नैनोट्यूब (एलसी-3) की थोड़ी मात्रा को शामिल करने वाली लेजर वेल्डिंग प्रक्रिया ने वेल्डिंग दक्षता में 33% की वृद्धि प्रदर्शित की और लगभग 33% की ऊर्जा बचत हासिल की। इसके अलावा, एलसी-3 प्रक्रिया ने सामग्री की खपत को कम करने के मामले में महत्वपूर्ण लाभ प्रदर्शित किए।
मौजूदा प्रक्रियाओं के सापेक्ष, LC-3 प्रक्रिया ने उच्चतम वेल्डिंग दक्षता हासिल की, जो 60 mm²/s·kW तक पहुंच गई। समतुल्य मोटाई के एल्यूमीनियम मिश्र धातुओं के लिए, एलसी-3 प्रक्रिया ने सबसे कम लेजर ऊर्जा खपत का भी प्रदर्शन किया।
एलसी-3 प्रक्रिया की बेहतर ऊर्जा बचत और उच्च दक्षता विशेषताएं मुख्य रूप से ट्रेस कार्बन नैनोट्यूब के अद्वितीय प्रकाश अवशोषण गुणों से उत्पन्न होती हैं। वेल्ड सीम को भरकर, इन नैनोट्यूबों ने एल्यूमीनियम मिश्र धातु की लेजर ऊर्जा की अवशोषण दर को काफी बढ़ा दिया, जिससे वेल्डिंग प्रक्रिया के प्रारंभिक चरणों के दौरान लेजर ऊर्जा हानि कम हो गई।
